線束簡介
線束是電路中連接各電器設備的接線部件，由絕緣護套、接線端子、導線及絕緣包扎材料等組成。
WAIN客戶定制線束：根據客戶定制要求，將WAIN重載連接器的外殼、插芯、插針、電纜接頭、線材以及相關零配件通過線束加工裝配在一起形成客戶定制的線束成品。
一、線束分類
根據線束所接連接器的數量，可將客戶定制線束分類為單端線束、兩端線束、多端線束。
-08452233718.png)
單端線束：線束一端裝配WAIN重載連接器，尾端可壓接端子、裝配號碼管或由客戶自行處理；【圖-1】

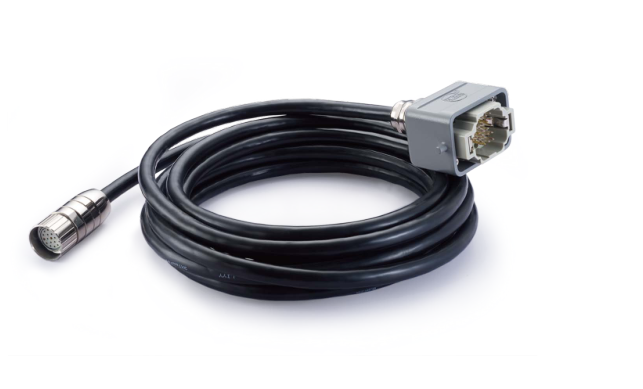

兩端線束：線束兩端裝配WAIN重載連接器；【圖-2】
多端線束：通過分線盒將線束分為多端或外殼增加出線口，裝配2個以上連接器。【圖-3】
二、線束線材
根據客戶產品使用環境不同，客戶對線束的要求可將線束線材分為以下幾款：
1、標準電線電纜：適用于客戶對線束線材無明顯特殊要求；
2、電氣安裝電纜：適用于干燥或潮濕的室內，特別是工業使用環境下的各種電氣安裝。截面在0.5mm^2及以上的作為控制和連接軟線還特別適合用在機床制造、成套設備安裝工程、電站、暖氣和空調安裝等場合;(根據客戶要求可有信號屏蔽功能)
3、電梯井道固定安裝電纜：適用于電梯井道的安裝及固定敷設，但不適用電梯隨行電纜；
4、控制電纜：適用于直流或交流50~60Hz、額定電壓600/1000V及以下的控制、信號、保護及測量線路用。常用于電氣控制系統和配電裝置內；（根據客戶要求可有信號屏蔽功能）
5、耐油電纜：耐油特性，適用于干燥或潮濕的室內，無強應力緩釋或強制引導的偶爾運動下的安裝，以及工業使用環境下偶爾彎曲移動場合，如機床、木工、磨床等；（根據客戶要求可有信號屏蔽功能）
6、標準電源線：用于電源及照明系統。一般分為橡膠電源線和PVC電源線，根據產品的使用地不同，電源線必須符合相關國家的認證標準；（國內需符合3C認證、歐洲需符合VDE認證、CE認證、美國符合UL認證 等等）
7、拖鏈電纜：具有高柔性和耐彎曲性，適用于頻繁彎曲，無強應力緩釋或強制引導的自由連續往復運動下的安裝，特別是工業使用環境下的頻繁彎曲場合，如木工機械、機床加工設備、物流輸送系統、起重機場合等;(根據客戶要求可有信號屏蔽功能)
電梯隨行控制電纜：適用于電梯隨行控制，用于長距離懸掛使用場合。
線束產品訂購流程
-08452797105.png)
線束長度自由選擇
使用普通供應商產品的情況
1.接線長度需要8m 2.但選購件中只有12m的規格 3.導致4m需要盤卷
-08453343103.png)
使用WAIN產品情況
WAIN按照客戶的需求進行制作，長度可自由指定，指定單位0.1m。
-08453992533.png)
線束選型指南
-08454370139.png)
